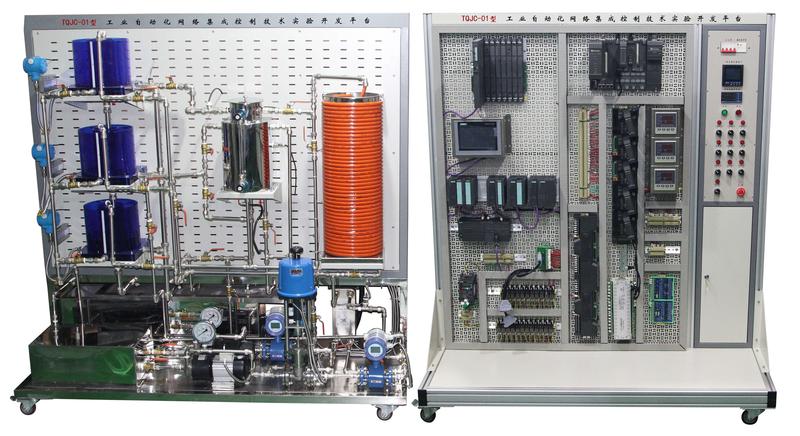

衢州学院TQJC-01型 工业自动化网络集成控制技术实验开发平台

工业自动化网络集成控制技术实验开发平台由对象系统和放式控制系统(基于工业现场总线DCS控制系统控制)两部分组成,通过航空电缆方式连接。主要功能和配置如下:

系统功能

1.可实现液位、压力、流量、温度等热工参数的控制,系统流量具有阀控和泵控(变频驱动)两种控制方式

2.工艺对象配置有储水箱和预处理系统,储水箱满足系统循环工作用水需求,预处理系统始对源水进行预处理,方便实验开展管路系统中相关电磁阀可与控制系统结合用上位机控制工作管路的切换

3.控制系统平台采用模块化、开放式结构设计,从正面能观测到所有电气控制部件及控制线路;可由学生自行搭建相关电气控制线路。电气控制接口与工业现场接口一致。

4.具有漏电保护、过载保护、锅炉防干烧保护、反转保护、液位溢流保护、接地保护等功能。

系统配置

对象系统主要由不锈钢框架、网孔板、水箱、三个串接有机玻璃水箱、3kW三相电加热锅炉(由不锈钢锅炉内胆加温筒和封闭式锅炉夹套构成)、工业换热器、盘管、敷塑不锈钢管道等组成。供水系统有两路:一路由三相磁力驱动泵、压力仪表、电动调节阀、交流电磁阀、流量计及手动调节阀组成;另一路由三相磁力驱动泵(变频调速,通过变频器来驱动)、流量计及手动调节阀组成。

开放式控制系统配有开放式系统控制平台、西门子控制系统、和利时DCS控制系统、智能仪表控制系统等。其中,西门子控制系统主要包括S7-400PLC控制系统、分布式IO控制系统S7-200SMART可编程控制系统TP700彩色工业触摸屏、工业以太网交换机变频器DP/PA控制部件等自动化设备和利时DCS控制系统主要包括K系列K-CU01主控制器模块电源控制组件数字量及模拟量模块MACS V6.5分布式控制软件平台等。
